SmartLEVEL RTK leveling solution

SmartLEVEL RTK leveling solution

SmartLEVEL er et GPS niveaulerings kit for Ag Leader ISOBUS skærme. SmartLEVEL kører på ISOBUS VT skærmen og brugeren (Glonass) RTK antenne for elevation kontrol:

Funktionen kan samlignes med laser niveaulering men SmartLEVEL kan håntere dobbelt plan modulering og kan som alternativ arbejde med kort.

Som udgangspunkt vælger man en hovedretning og grader kan blive indstillet I tre retninger.

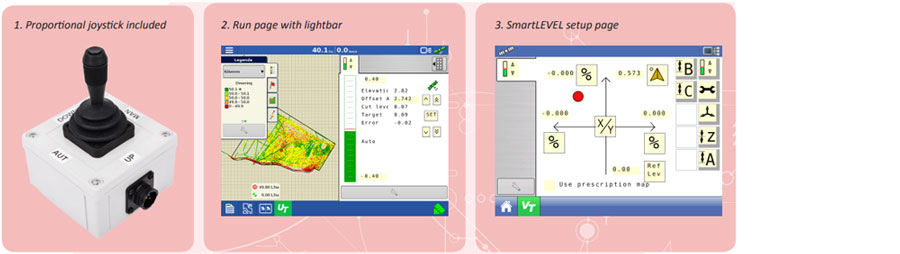

Tre programmer kan styres med joysticket

  • Manuel Op-Ned
  • Fuld automatisk elevation kontrol for afslutning/finish
  • Semi-automatisk (skraberen vil ikke gå under det indstillede niveau og grader.)
  • Det er muligt at bruge traktorens RTK antenne på skraberen (det vil ikke være muligt at køre autostyring imens man skraber).
  • Mulighed for skrabning / niveau med RTK præcision
  • SmartLEVEL Hardware består af controller og ledningsnet
  • Kontrollen foregår let via ISOBUS VT bruger interface
  • Joystick har separate stik.
  • System kan fås med forskellige sprog.

Systemkrav

Skraperen skal være udstyret med SmartLEVEL hardware plus:

  • SmartLEVEL kræver at skærmen kører I METRISK mode
  • Elektro hydraulik (proportional) ventil for løft / sænkning
  • ParaDyme eller GPS6500 RTK antenne med Glonass og monterings beslag / mast til antennen.

Traktoren skal være med en Ag Leader ISOBUS skærm og et ISOBUS stik. Traktoren skal være udstyret med hydraulik der kan håndtere skraberen.

System komponenter

Kontroler og ledningsnet med joystick kit:

  • SmartLEVEL modul med GPS input, ISOBUS interface, PWM ventil udgang, potentiometer indgang for løftet.
  • SmartLEVEL ledningsnet med joystick, NMEA og ISOBUS implement connector connections.
